一、HQ44X無磨損球形止回閥結構及用途：

HQ44X無磨損球形止回閥由閥體、球體和擋板等組成，采用橡膠包皮滾球為閥瓣，在介質的作用下，可在閥體內的整體式滑道上作上下左右滾動，從而打開或關閉閥門，消聲式關閉，不產生水錘，密封性能好，水頭損失少，可水平或垂直安裝。

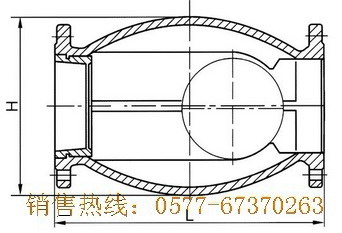

二、HQ44X無磨損球形止回閥結構圖：

三、HQ44X無磨損球形止回閥主要零部件材料：

零件名稱	材 質
閥體、閥蓋	球鐵、鑄鋼
球架、檔板	球鐵、鑄鋼
球 體	碳鋼包橡膠

四、HQ44X無磨損球形止回閥主要外形尺寸：

公稱通徑	50	65	80	100	125	150	200	250	300
L（mm）	250	280	310	350	400	450	550	650	750
H（mm）	180	210	225	245	280	320	380	450	510

五、HQ44X無磨損球形止回閥訂貨說明：

1、①產品名稱與型號②公稱直徑③閥體材質④公稱壓力⑤使用介質⑥連接法蘭標準⑦使用溫度⑧額定流量系數⑨是否帶附件以便我們的為您正確選型。

2、如有特殊要求時請在訂購產品時注明

3、若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。

4、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖。



歡迎您訪問我們的網站【http://m.yxsforge.com】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。電話：0577-67370263

•

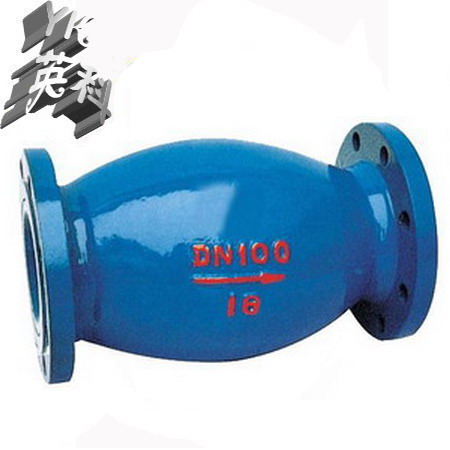

  HQ44X無磨損球形止回閥
