一、HQ41X滑道滾球式止回閥產品概述：

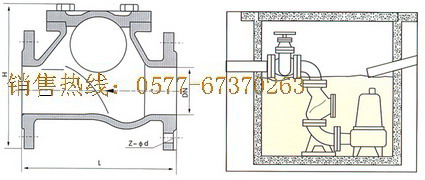

滑道滾球式止回閥采用橡膠包皮滾動球為閥瓣,在介質的作用下,可在閥體的整體式滑道上作上下滾動,從而打開或關閉閥門,密封性能好,消聲式關閉,不產生水錘.閥體采用全水流通道,流量大,阻力小,水龍頭損失比旋啟式小50%,水平或垂直安裝均可,可用于冷水、熱水、工業(yè)及生活污水管網，更適合潛水排污泵，介質溫度0～80℃。 二、HQ41X滑道滾球式止回閥結構圖：

三、HQ41X滑道滾球式止回閥主要技術參數：

型號	公稱壓力 ﹝MPa﹞	試驗壓力﹝MPa﹞		適用溫度	適用介質
		殼體	密封
HQ41X	1.0	1.5	1.1	≤80℃	水及弱腐蝕 性流體
	1.6	2.4	1.76





四、HQ41X滑道滾球式止回閥主要零部件材料



零件名稱	閥體	球
材料	鑄鐵、球鐵、鑄鋼	鋼體外包橡膠

五、HQ41X滑道滾球式止回閥主要外形連接尺寸： 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　單位：mm

DN（mm)	50	65	80	100	125	150	200	250	300	350
L	180	200	260	300	350	400	500	600	700	800
H	185	210	245	280	335	400	495	600	715	820

六、HQ41X滑道滾球式止回閥訂貨說明：

1、①產品名稱與型號②公稱直徑③閥體材質④公稱壓力⑤使用介質⑥連接法蘭標準⑦使用溫度⑧額定流量系數⑨是否帶附件以便我們的為您正確選型。

2、如有特殊要求時請在訂購產品時注明

3、若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。

4、當使用的場合非常重要或環(huán)境比較復雜時,請您盡量提供設計圖。



歡迎您訪問我們的網站【http://m.yxsforge.com】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優(yōu)質的服務。電話：0577-67370263

HQ41X滑道滾球式止回閥，采用橡膠包皮滾球為閥瓣，在介質的作用下，可在閥體內的整體式滑道上作上下滾動，從而打開或關閉閥門，密封性能好，消聲式關閉，不產生水錘。閥體采用全水流通道，流量達，阻力小，水頭損失比旋啟式小50％，水平或垂直安裝均勻，可用于冷水、熱水、工業(yè)及生活污水管網，更適合潛水排污泵，介質溫度為0～80℃。
