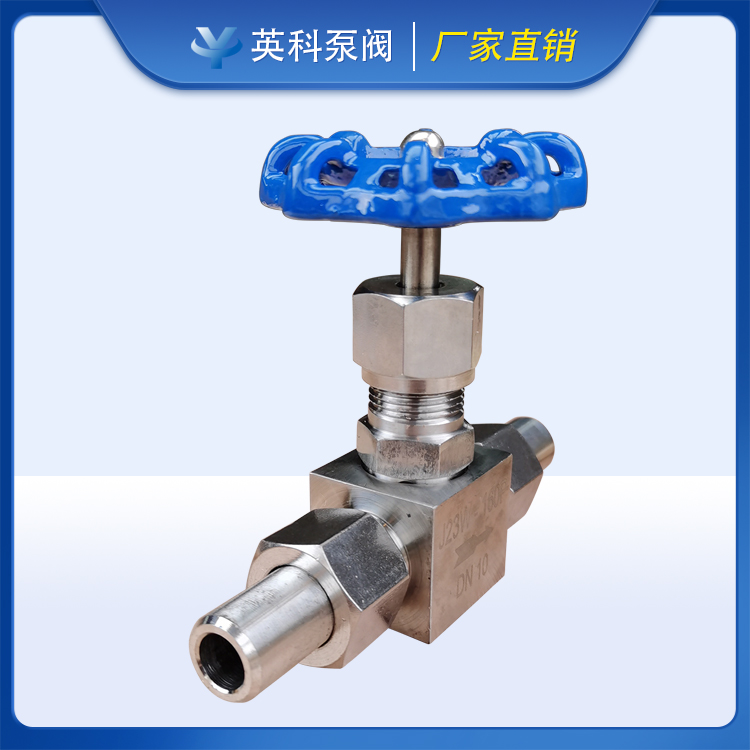

產品展示外螺紋截止閥,J23W外螺紋截止閥
- 型 號：J23W
- 類 別：J23W外螺紋截止閥
- 價 格：￥面議
- 產 地：溫州
產品點擊瀏覽次數：2308
無
點擊放大一、J23W外螺紋截止閥主要零件材料
|
零件名稱Part name
|
閥桿、閥蓋Stem,Bonnet
|
閥桿、閥瓣Stem,Disc
|
填料Packing
|
|
J23W-16P
|
鉻鎳不銹鋼
Cr.Ni Stainless steel |
鉻鎳不銹鋼
Cr.Ni Stainless steel |
聚四氟乙稀、柔性石墨PTEF,Soft graphite
|
|
J23W-40、J23W-160
|
優質碳鋼
High grade carbon steel |
鉻不銹鋼
Cr. Stainless steel |
二、J23W外螺紋截止閥主要性能規范：
|
型號
Type |
公稱壓力（MPa）Nominal pressure
|
試驗壓力PS（MPa）
Test pressure |
工作壓力（MPa）Working pressuer
|
工作溫度（℃）Working temperature
|
適用介質Applicable mediun
|
||
|
殼體Shell
|
密封（液）Seal
|
密封（氣）Seal
|
|||||
|
J23W-16
|
1.6
|
2.4
|
1.76
|
0.6
|
1.6
|
P≤200℃
|
液化石油氣水、油品等Petroleun gas Water,Oil etc.
|
|
J23W-40P
|
4.0
|
6.0
|
4.4
|
0.6
|
4.0
|
||
|
J23W-160
|
16.0
|
17.6
|
17.6
|
0.6
|
16.0
|
C≤425℃
|
|
|
J23W-320P
|
32.0
|
48.0
|
35.2
|
0.6
|
32.0
|
||

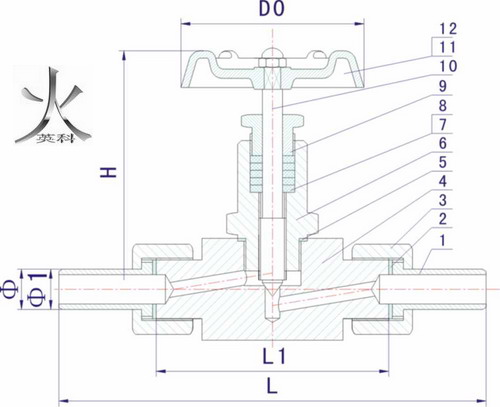

三、J23W外螺紋截止閥技術圖片：
四、J23W外螺紋截止閥主要外形及連接尺寸：
|
公稱直徑Nominal diameter
|
尺 寸Dimensions
|
重量（Kg）Weight
|
||||||
|
D0
|
D1
|
D2
|
L
|
H1
|
H2
|
M
|
||
|
6
|
70
|
14
|
6
|
135
|
96
|
106
|
20×1.5
|
0.8
|
|
10
|
80
|
18
|
10
|
156
|
115
|
125
|
24×1.5
|
1.1
|
|
15
|
100
|
22
|
15
|
180
|
122
|
132
|
30×2
|
2.0
|
|
20
|
110
|
28
|
18
|
185
|
156
|
166
|
36×2
|
3.0
|
|
25
|
140
|
33
|
22
|
185
|
169
|
180
|
42×2
|
3.2
|
五、J23W外螺紋截止閥訂貨說明：
歡迎您訪問我們的網站【http://m.yxsforge.com】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。電話：0577-67370263
1、①產品名稱與型號②公稱直徑③產品壓力④產品材質⑤使用介質⑥產品溫度⑦是否帶附件以便我們的為您正確選型。
2、如有特殊要求時請?jiān)谟嗁?gòu)產品時注明。
3、若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。
4、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖。
J23W外螺紋截止閥設計制造：GB/T12224-1989 連接形式：外螺紋焊接式， 結構特征：錐面密封，活動閥瓣， 閥門檢驗和試驗：GB/T13927-1992 適用介質液化石油氣水、酸、蒸汽、油品等
