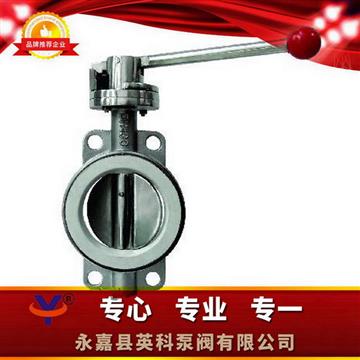

產品展示D43H手柄式硬密封蝶閥
- 型 號：D43H
- 類 別：D43H手柄式硬密封蝶閥
- 價 格：￥面議
- 產 地：溫州
產品點擊瀏覽次數：2081
D43H手柄式硬密封蝶閥廣泛適用于電力、石化、冶金、給排水系統、蒸汽系統、煤氣系統及高溫空氣系統等管路系統上作啟閉或調節介質流量之用。

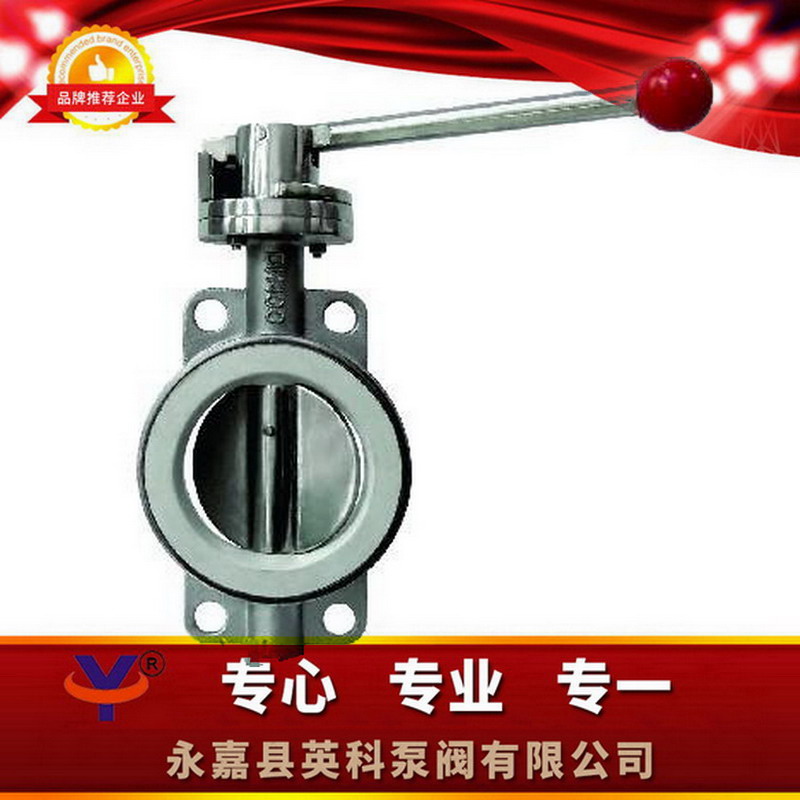

點擊放大一、D43H手柄式硬密封蝶閥用途：
本系列硬密封蝶閥廣泛適用于電力、石化、冶金、給排水系統、蒸汽系統、煤氣系統及高溫空氣系統等管路系統上作啟閉或調節介質流量之用。
閥體材質：碳鋼、不銹鋼、鉻鉬釩鋼 。

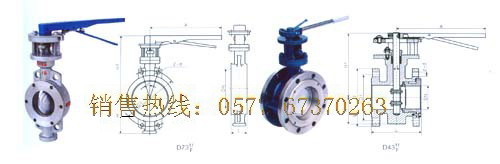

二、D43H手柄式硬密封蝶閥技術圖片：
三、D43H手柄式硬密封蝶閥主要性能參數
|
公稱通徑
|
DNmm
|
50-150
|
||
|
公稱壓力
|
PNMPa
|
1.0
|
1.6
|
2.5 |
|
試驗壓力PsMPa
|
強度試驗
|
1.5
|
2.4
|
3.75 |
|
密封試驗
|
1.1
|
1.76
|
2.75 | |
|
氣密封試驗
|
0.5-0.7MPa
|
|||
|
適用介質
|
水、油品、蒸氣、酸、減等
|
|||
|
適用溫度
|
-40℃-570℃
|
|||
四、D43H手柄式硬密封蝶閥主要零部件材料：
|
名稱 |
材料 |
|
閥體 |
碳鋼、不銹鋼、鉻鉬釩鋼 |
|
閥板 |
碳鋼、不銹鋼、鉻鉬釩鋼 |
|
閥桿 |
2Cr13不銹鋼、鉻鉬釩鋼 |
|
密封圈 |
不銹鋼、聚四氟乙烯 |
|
填料 |
柔性石墨、聚四氟乙烯 |
五、D43HF手柄式硬密封蝶閥連接尺寸： 單位：mm
|
通徑 |
主要尺寸 |
1.0-1.6MPa |
2.5MPa |
|||||||||
|
mm |
lncb |
L |
H |
H1 |
D |
D1 |
A |
Z-φd |
D |
D1 |
A |
Z一φd |
|
50 |
2 |
108 |
75 |
192 |
165 |
125 |
275 |
4-18 |
165 |
125 |
275 |
4-18 |
|
65 |
21/2 |
112 |
93 |
218 |
185 |
145 |
275 |
4-18 |
185 |
145 |
275 |
8-18 |
|
80 |
3 |
114 |
110 |
230 |
200 |
160 |
275 |
8-18 |
200 |
160 |
275 |
8-18 |
|
100 |
4 |
127 |
140 |
240 |
220 |
180 |
275 |
8-18 |
235 |
190 |
275 |
8-22 |
|
125 |
5 |
140 |
175 |
290 |
250 |
210 |
362 |
8-18 |
270 |
220 |
362 |
8-26 |
|
150 |
6 |
140 |
180 |
310 |
285 |
240 |
362 |
8-22 |
300 |
250 |
362 |
8-26 |
六、D43HF手柄式硬密封蝶閥訂貨說明：
訂貨須知
1、①產品名稱與型號②公稱直徑③閥體材質④公稱壓力⑤使用介質⑥連接方式⑦使用溫度⑧驅動方式⑨密封形式⑩是否帶附件以便我們的為您正確選型。
2、如有特殊要求時請在訂購產品時注明
3、若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。
4、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖。
