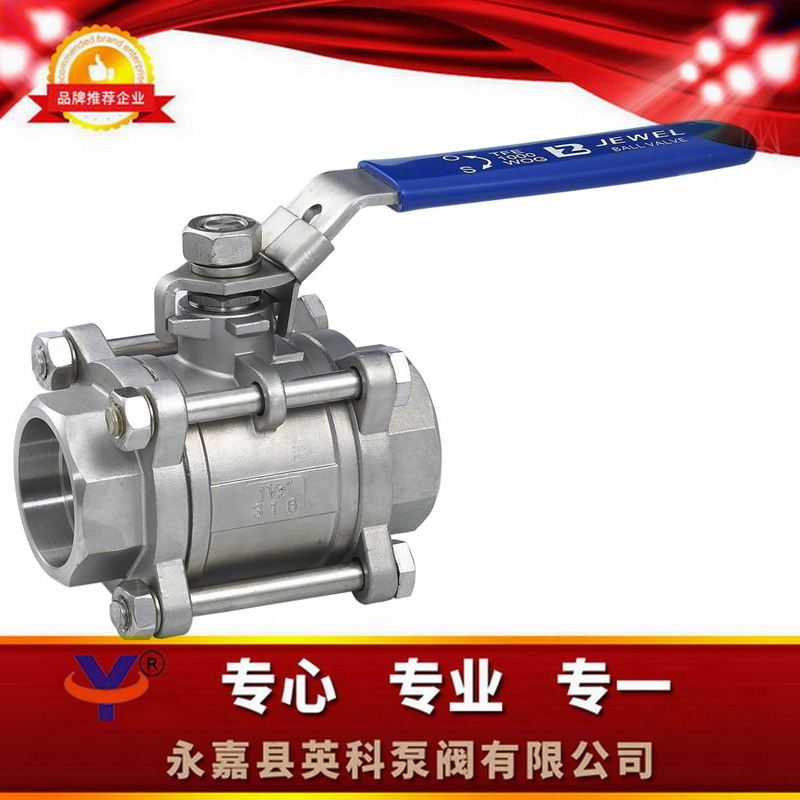

產品展示Q61F三片式對焊球閥
- 型 號：
- 類 別：Q61F三片式對焊球閥
- 價 格：￥面議
- 產 地：
產品點擊瀏覽次數：9059
無
點擊放大一、Q61F三片式對焊球閥產品概述：
1.公稱壓力：1.6-6.4MPa
2.適用穩定范圍：-20～232℃～350℃
3.適用介質：水、油、氣及某些腐蝕性液體（W。O。G）
4.螺紋類型：G。NPT。BSPT。BSP。DI259/2999
二、Q61F三片式對焊球閥主要材料：
|
1 |
零件名稱 |
材質 |
|
|
2 |
閥體 |
不銹鋼CF8M |
碳鋼WCB |
|
3 |
密封圈 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
|
4 |
閥蓋 |
不銹鋼CF8M |
碳鋼WCB |
|
5 |
球體 |
不銹鋼SS316 |
不銹鋼SS304 |
|
6 |
閥桿 |
不銹鋼SS316 |
不銹鋼SS316 |
|
7 |
螺母 |
不銹鋼SS304 |
不銹鋼SS304 |
|
8 |
墊圈 |
不銹鋼SS304 |
不銹鋼SS304 |
|
9 |
手柄套 |
塑料 |
塑料 |
|
10 |
手柄 |
不銹鋼SS304 |
不銹鋼SS304 |
|
11 |
閥桿螺母 |
不銹鋼SS304 |
不銹鋼SS304 |
|
12 |
填料壓蓋螺母 |
不銹鋼SS304 |
不銹鋼SS304 |
|
13 |
填料 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
|
14 |
止推墊圈 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
|
15 |
填料 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
|
16 |
螺栓 |
不銹鋼SS304 |
不銹鋼SS304 |
三、Q61F三片式對焊球閥技術參數：
|
SIZE |
1/4" |
143/8" |
17.51/2" |
3/4" |
1" |
1-1/4" |
1-1/2" |
2" |
2-1/2" |
3" |
4" |
|
D |
11.6 |
12.7 |
15 |
20 |
25 |
32 |
38 |
50 |
65 |
80 |
100 |
|
L |
60 |
60 |
70 |
85 |
95 |
110 |
130 |
150 |
190 |
210 |
268 |
|
H |
50 |
50 |
130 |
130 |
165 |
165 |
190 |
190 |
250 |
250 |
280 |
|
E |
100 |
100 |
22.7 |
27.5 |
33.5 |
42 |
48.6 |
60.5 |
76.3 |
90 |
106.5 |
四、Q61F三片式對焊球閥訂貨說明：
1、①產品名稱與型號②公稱直徑③閥體材質④公稱壓力⑤使用介質⑥連接方式⑦使用溫度⑧驅動方式⑨是否帶附件以便我們的為您正確選型。
2、如有特殊要求時請在訂購產品時注明
3、若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。
4、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖。
