產品展示Q21F廣式外螺紋球閥
- 型 號：
- 類 別：Q21F廣式外螺紋球閥
- 價 格：￥面議
- 產 地：
產品點擊瀏覽次數：3664
無

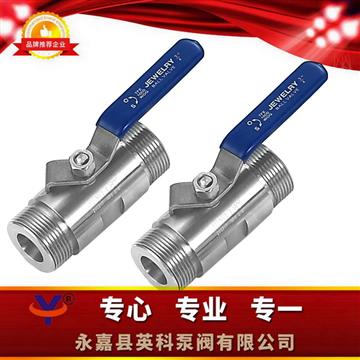

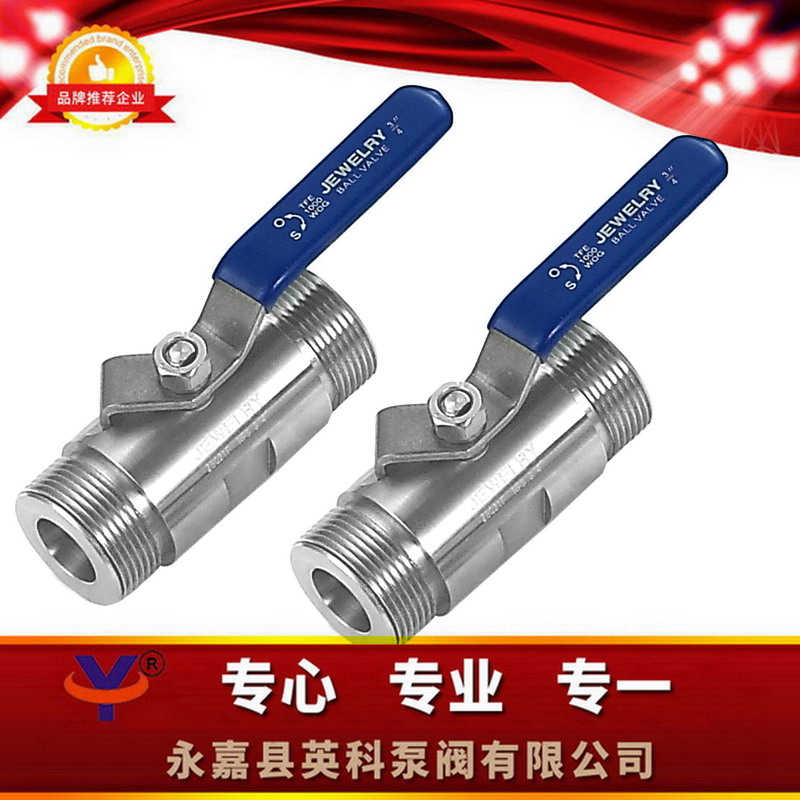

點擊放大一、Q21F廣式外螺紋球閥概述：
公稱壓力:1.6-6.4MPa ，適用溫度范圍:-20~232℃~350℃ ，適用介質:水、油、氣及某些腐蝕性液體W.O.G。適用范圍：啤酒、飲料、 乳品、制藥、生物工程等。
二、Q21F廣式外螺紋球閥主要材料：
|
適用介質 |
型號 |
閥體 |
球體、閥桿 |
手柄 |
密封圈 |
墊片、填料 |
|
水、蒸汽、油品 |
Q21F-16C、Q21F-25C |
A105、45 |
1Cr18/Cr18Ni9Ti |
不 |
聚四氟乙烯 |
聚四氟乙烯 |
|
硝酸類 |
Q21F-16P、Q21F-25P |
SS304/1Cr18Ni9Ti |
SS304/1Cr18Ni9Ti |
|||
|
醋酸類 |
Q21F-16R、Q21F-25R |
SS316/1Cr18Ni12Mo2Ti |
SS316/1Cr18Ni12Mo2Ti |

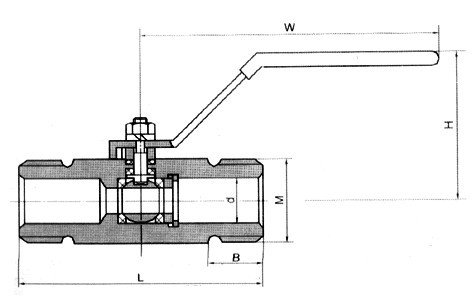

三、Q21F廣式外螺紋球閥主要尺寸：
| 產品型號 Type |
公稱通徑 DN |
PN1.6/2.5/4.0MPa Class 150Lb/Class 300Lb | WT (kg) |
|||||
| L | d | M | B | H | W | |||
| Q21F-16C Q21F-16P Q21F-16RQ21F-25C Q21F-25P Q21F-25RQ21F-40C Q21F-40P Q21F-40RQ21F-150Lb Q21F-300Lb |
6 | 60 | 8 | M20×1.5 | 15 | 38 | 110 | 0.4 |
| 10 | 60 | 10 | M24×15 | 16 | 40 | 110 | 0.45 | |
| 15 | 60 | 10 | M30×2 | 18 | 42 | 110 | 0.5 | |
| 20 | 67 | 13.5 | M36×2 | 18 | 62 | 110 | 0.6 | |
| 25 | 73 | 18 | M42×2 | 20 | 68 | 110 | 0.9 | |
| 32 | 90 | 22 | M52×2 | 20 | 75 | 150 | 1.4 | |
| 40 | 98 | 26 | M60×2 | 25 | 83 | 150 | 2.1 | |
| 50 | 112 | 32.8 | M72×2 | 25 | 90 | 150 | 2.6 | |
四、Q21F廣式外螺紋球閥訂貨說明：
1、①產品名稱與型號②公稱直徑③閥體材質④公稱壓力⑤使用介質⑥連接方式⑦使用溫度⑧驅動方式⑨是否帶附件以便我們的為您正確選型。
2、如有特殊要求時請?jiān)谟嗁彯a(chǎn)品時注明
3、若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。
4、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖。
