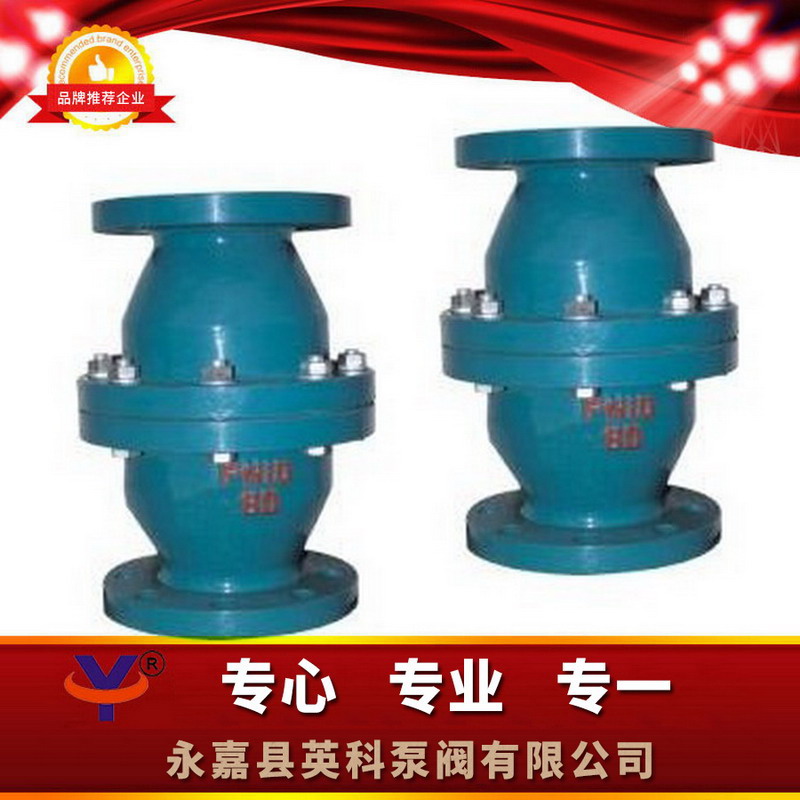

產品展示H40J浮球式襯膠止回閥
- 型 號：H40J
- 類 別：H40J浮球式襯膠止回閥
- 價 格：￥面議
- 產 地：溫州
產品點擊瀏覽次數：1815
H40J浮球式襯膠止回閥是一種依靠介質本身的流動而自動啟、閉閥瓣用來阻止介質逆向流動的自動閥門。
點擊放大一、H40J浮球式襯膠止回閥概述：
止回閥是一種依靠介質本身的流動而自動啟、閉閥瓣用來阻止介質逆向流動的自動閥門。
二、H40J浮球式襯膠止回閥技術規范：
|
浮球式襯膠止回閥型號 |
公稱壓力PNMPa |
試驗壓力PsMPa |
浮球式襯膠止回閥適用介質 |
工作溫度℃ |
|
|
殼體試驗 |
密封試驗 |
||||
|
H40J-6 |
0.6 |
0.9 |
0.66 |
W.非腐蝕性流體 |
≤85 |
|
H40J-10 |
1.0 |
105 |
1.1 |
||
三、H40J浮球式襯膠止回閥特點：
法蘭連接止回閥
設計與制造符合中國國家標準
基本結構形成：旋啟式，浮球式
公稱壓力：PN1.0~1.6(MPa)
公稱通徑：DN15~500(mm)
基本型號：H41F3、H41F46、H44F3、H44F4
四、H40J浮球式襯膠止回閥連接尺寸：
|
公稱通徑 |
浮球式襯膠止回閥的標準值 |
參考值 |
|||||||||
|
DN（mm） |
NPS（inch） |
H |
D |
D1 |
D2 |
f |
b |
Z-Φd |
B |
W（kg） |
|
|
PN0.6（MPa） |
|||||||||||
|
25 |
1 |
152 |
100 |
75 |
60 |
2 |
14 |
4-Φ12 |
135 |
6 |
|
|
40 |
1 1/2 |
178 |
130 |
100 |
80 |
3 |
16 |
4-Φ14 |
170 |
10 |
|
|
50 |
2 |
178 |
140 |
110 |
90 |
3 |
16 |
4-Φ14 |
190 |
14 |
|
|
65 |
2 1/2 |
190 |
160 |
130 |
100 |
3 |
16 |
4-Φ14 |
210 |
18 |
|
|
80 |
3 |
203 |
185 |
150 |
125 |
3 |
18 |
4-Φ18 |
235 |
21 |
|
|
100 |
4 |
267 |
205 |
170 |
145 |
3 |
18 |
4-Φ18 |
300 |
40 |
|
|
150 |
6 |
394 |
260 |
225 |
200 |
3 |
20 |
8-Φ18 |
440 |
90 |
|
|
公稱通徑 |
浮球式襯膠止回閥的標準值 |
參考值 |
||||||||
|
DN（mm） |
NPS（inch） |
H |
D |
D1 |
D2 |
f |
b |
Z-Φd |
B |
W（kg） |
|
PN1.0（MPa） |
||||||||||
|
25 |
1 |
152 |
115 |
85 |
65 |
2 |
16 |
4-Φ14 |
135 |
6.8 |
|
40 |
1 1/2 |
178 |
145 |
110 |
85 |
3 |
18 |
4-Φ18 |
170 |
11.5 |
|
50 |
2 |
178 |
160 |
125 |
100 |
3 |
20 |
4-Φ8 |
190 |
15 |
|
65 |
2 1/2 |
190 |
180 |
145 |
120 |
3 |
20 |
4-Φ18 |
210 |
20 |
|
80 |
3 |
203 |
195 |
160 |
135 |
3 |
22 |
4-Φ18 |
235 |
23 |
|
100 |
4 |
267 |
215 |
180 |
155 |
3 |
22 |
8-Φ18 |
300 |
44 |
|
150 |
6 |
394 |
280 |
240 |
210 |
3 |
24 |
8-Φ23 |
440 |
95 |
五、H40J浮球式襯膠止回閥訂貨說明：
1、①產品名稱與型號②公稱直徑③閥體材質④公稱壓力⑤使用介質⑥使用溫度⑦驅動方式⑧是否帶附件以便我們的為您正確選型。
2、如有特殊要求時請在訂購產品時注明
3、若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。
4、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖。
