一、CS19H熱動力式（圓盤式）（北京式）蒸汽疏水閥主要特點：
結構簡單、價格低、動作可靠。漏氣率<3%，不受壓力波動的影響，壓力范圍大。由于密封面不銹鋼，使用壽命高于國內同類產品。

二、CS19H熱動力式（圓盤式）（北京式）蒸汽疏水閥主要零件材料：
Materal For Main Parts

閥體	鍛鋼
閥帽	不銹鋼
閥蓋	鍛鋼
閥片	不銹鋼
閥體密封面	不銹鋼

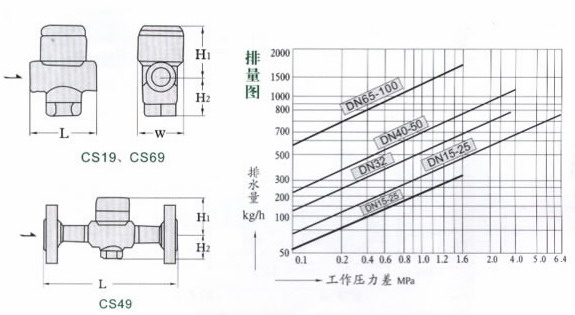

三、CS19H熱動力式（圓盤式）（北京式）蒸汽疏水閥技術圖片：











四、CS19H熱動力式（圓盤式）（北京式）蒸汽疏水閥排水量（Kg/h)：



產品型號 Produstion Type	DN	工作壓差（Mpa)
		0.05	0.15	0.4	0.6	1.0	1.6	2.5
CS19H-16C CS49H-16C CS69H-16C	15,20,25	150	280	400	475	600	800
	32,40,50	550	650	900	1200	1700	2100
CS19H-25 CS49H-25 CS69H-25	15,20,25	1717	1828	2536	2701	3202	3581
	32,40	56		119		321	470	534
	50	1800	2050	2600	3000	3500	4300	5000
CS19H-40 CS49H-40 CS69H-40	15,20,25	56		119		321	470	534
	32,40,50	1800	2050	2600	3000	3500	4300	5000



五、CS19H熱動力式（圓盤式）（北京式）蒸汽疏水閥主要外形及連接尺寸
Main External And Connecting Dinensions



產品型號 Produstion Type	DN	螺紋連接				承接焊連接					重量 （kg)Weight	法蘭連接									重量 （kg)Weight
		RC	L	H	H1	L	H	H1	D	t		L	H	H1	D	K	d	c	f	N-φ
		(mm)				(mm)						(mm)
CS19H 16 C 25   CS49H 16 C 25   CS69H 16 C 25	15	1/2	75	57	35	75	57	35	23	7	1.23	150	57	35	95	65	45	14	2	4-14	3.13
	20	3/4	85	60	43	85	60	43	28	7	1.32	150	60	43	105	75	55	14	2	4-14	3.70
	25	1	95	68	50	95	68	50	33	10	1.67	160	68	50	115	85	65	14	2	4-14	4.78
	32	11/4	105	90	80	105	90	80	42	12	6.7	200	90	80	135	100	78	16	2	4-18	10.8
	40	11/2	110	90	80	110	90	80	52	12	6.9	230	90	80	145	110	85	16	3	4-18	10.84
	50	2	170	95	87	130	95	87	62	12	7.7	230	95	87	160	125	100	16	3	4-18	13.62
CS19H-40 CS49H-40 CS69H-40	15	1/2	75	61	41	75	61	41	23	9	1.23	150	61	41	95	65	45	16	2	4-14	3.13
	20	3/4	85	64	45	85	64	45	28	12	1.32	150	64	45	105	75	55	16	2	4-14	3.70
	25	1	95	68	45	95	68	45	33	15	1.67	160	68	45	115	85	65	16	2	4-14	4.78
	32	11/4	105	81	56	105	81	56	40	15	6.7	200	81	56	135	100	78	18	2	4-18	11.7
	40	11/2	110	81	56	110	81	56	50	15	6.82	230	81	56	145	110	85	18	3	4-18	11.82
	50	2	120	89	64	120	89	64	60	20	7.62	230	89	64	160	125	100	20	3	4-18	14.14

 六、CS19H熱動力式（圓盤式）（北京式）蒸汽疏水閥訂貨說明：

1、①產品名稱與型號②公稱直徑③閥體材質④公稱壓力⑤使用介質⑥連接方式（螺紋、焊接、法蘭）⑦使用溫度⑧額定流量系數⑨是否帶附件以便我們?yōu)槟�正確選型。

2、如有特殊要求時請?jiān)谟嗁?gòu)產品時注明

3、若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。

4、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖

歡迎您訪問我們的網站【http://m.yxsforge.com】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。電話：0577-67370263

CS19H熱動力式（圓盤式）（北京式）蒸汽疏水閥結構簡單、價格低、動作可靠。漏氣率<3%，不受壓力波動的影響，壓力范圍大。由于密封面不銹鋼，使用壽命高于國內同類產品。
