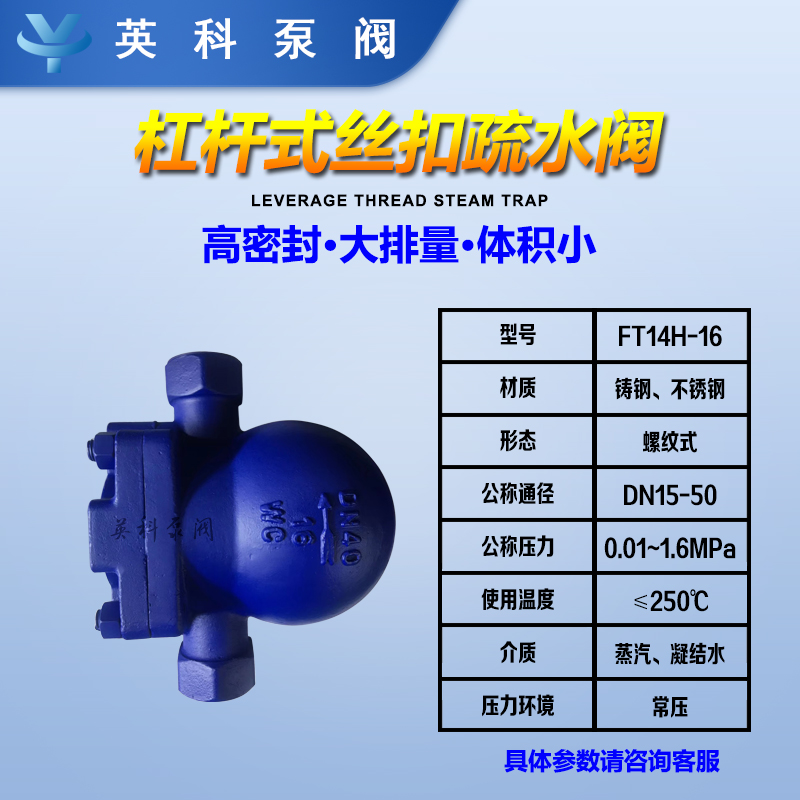

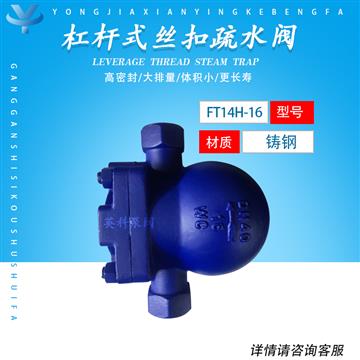

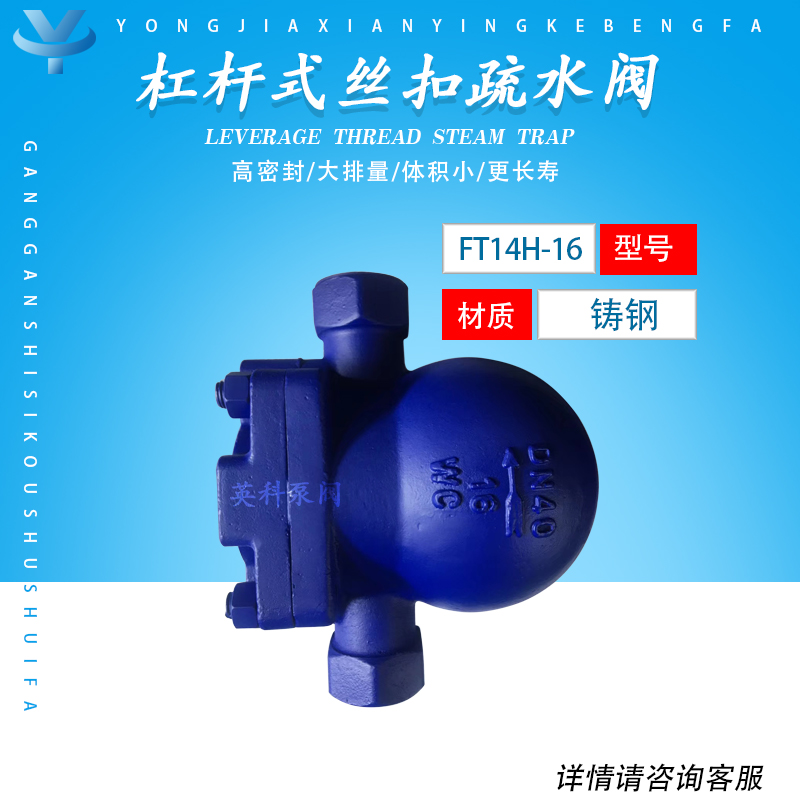

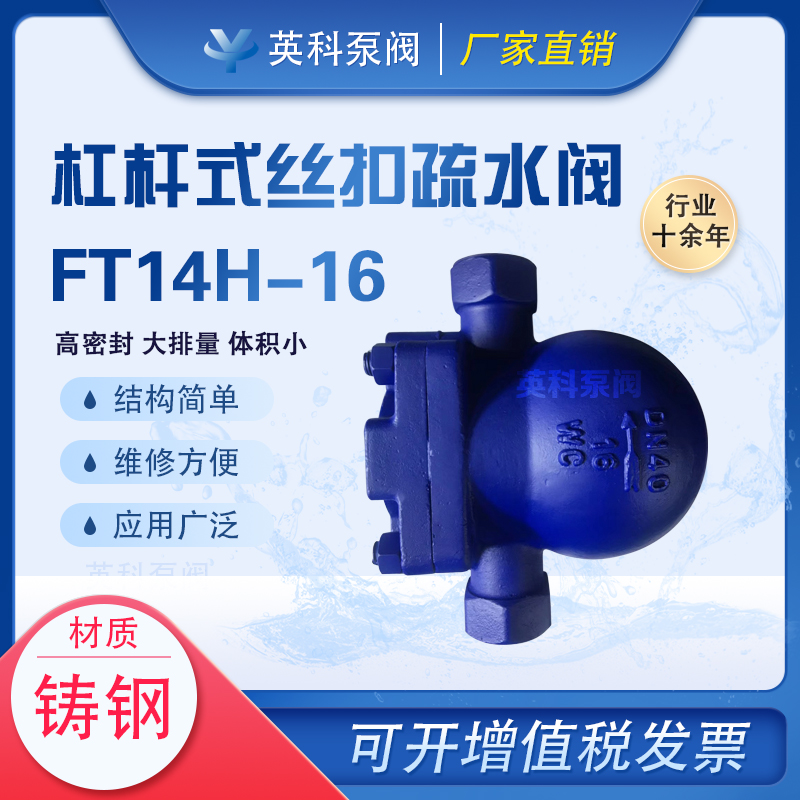

FT14H-16C杠桿式蒸汽疏水閥

杠桿式蒸汽疏水閥選用

1. 根據實際使用工況確定蒸汽疏水閥的入口與出口的壓差。蒸汽疏水閥的入口壓力是指由于蒸汽壓力的波動或溫度調劑閥的節流，蒸汽疏水閥入口處的低工作壓力;蒸汽疏水閥的出口壓力是指蒸汽疏水閥后可能形成的工作背壓，當排入大氣時，實際壓差按蒸汽疏水閥入口壓力決定。 本類閥門在管道中一般應當水平安裝。

2. 根據蒸汽供熱設備在正常工作時產生的凝結水量，乘以選用修正系數k，然后按照蒸汽疏水閥的排水量進行選擇。

3、蒸汽疏水閥的公稱壓力及工作溫度應大于或等于蒸汽管道及用汽設備的工作壓力及工作溫度。

4、一個蒸汽疏水閥的排水能力不能滿足要求時，可并聯安裝幾個蒸汽疏水閥。

5、為便于檢修可設旁通管及旁通閥。

6、施工、安裝要點

1)、裝前清洗管路設備，除去雜質，以免堵塞。

2)、蒸汽疏水閥必須安裝在用汽設備點下方和易排水、易于檢修的地方，并盡可能集中排列，以便于管理，連接應牢固緊密。

3)、安裝時，注意閥體上箭頭方向與管路內介質流動方向應一致。

4)、對于不帶過濾器的蒸汽疏水閥，應在閥前安裝過濾器，其過流面積不得小于通道面積的1.5倍，過濾器應設置在易于拆裝的位置。

由于孔板式疏水閥和熱靜力型疏水閥不能將凝結水立即排除，所以不可用于蒸汽透平、蒸汽泵或帶分水器的蒸汽主管，即使透平外殼的疏水，也不可選用。上述情況均選用浮球式疏水閥，必要時也可選用熱動力型疏水閥．
