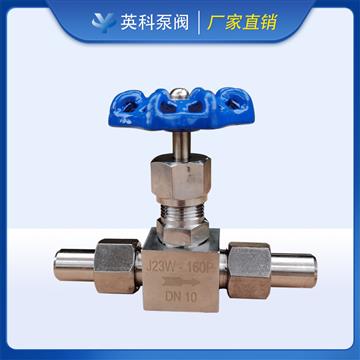

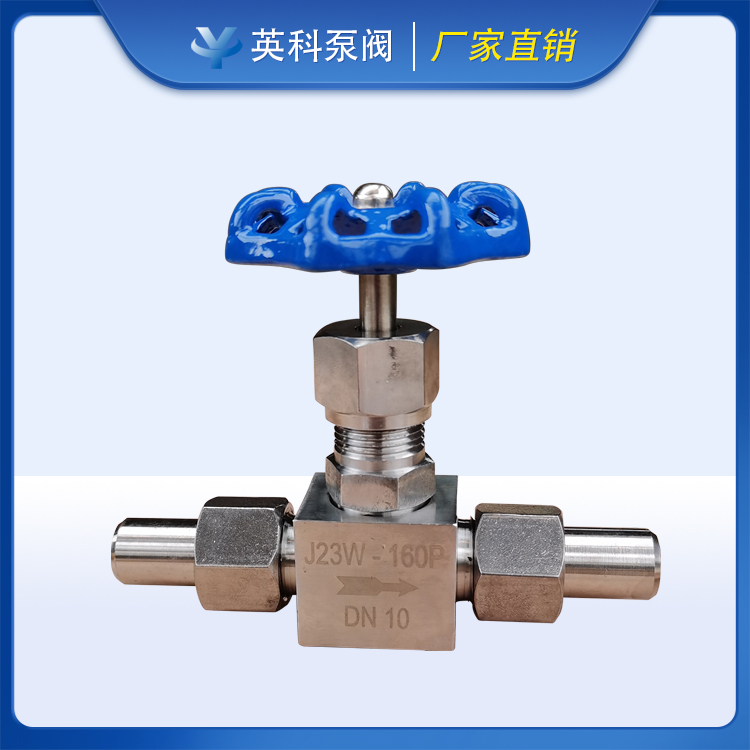

產品展示不銹鋼截止閥
- 型 號：J23W
- 類 別：J23W不銹鋼截止閥
- 價 格：￥面議
- 產 地：
產品點擊瀏覽次數：1002
無
點擊放大J23W不銹鋼截止閥簡介
公稱壓力：PN2.5 PN4 PN6.4 PN16 PN32Mpa
公稱通徑：DN5～DN25
適用介質：油﹑水﹑氣等多種非腐蝕性或腐蝕性介質
適用溫度：-20℃～+440℃ -70℃～-240℃ ≤540℃ ≤570℃等
制造材料：20#﹑1Cr18Ni9Ti﹑304﹑316﹑316L﹑12Cr1Mov等
J23W針型閥設計制造：GB/T12224-1989
連接形式：外螺紋焊接式，
結構特征：錐面密封，活動閥瓣，
針型閥檢驗和試驗：GB/T13927-1992
J23W不銹鋼截止閥參數
|
型號
Type |
公稱壓力（MPa）Nominal pressure
|
試驗壓力PS（MPa）
Test pressure |
工作壓力（MPa）Working pressuer
|
工作溫度（℃）Working temperature
|
適用介質Applicable mediun
|
||
|
殼體Shell
|
密封（液）Seal
|
密封（氣）Seal
|
|||||
|
J23W-16
|
1.6
|
2.4
|
1.76
|
0.6
|
1.6
|
P≤200℃
|
液化石油氣水、油品等Petroleun gas Water,Oil etc.
|
|
J23W-40P
|
4.0
|
6.0
|
4.4
|
0.6
|
4.0
|
||
|
J23W-160
|
16.0
|
17.6
|
17.6
|
0.6
|
16.0
|
C≤425℃
|
|
|
J23W-320P
|
32.0
|
48.0
|
35.2
|
0.6
|
32.0
|
||
J23W不銹鋼截止閥安裝
1、針型閥安裝前必須進行外觀檢查，的銘牌應符合現行國家標準《通用閥門標志》GB 12220的規定。對于工作壓力大于1.0 MPa 及在主干管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格后方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少于5min，閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍；試驗持續的時間符合GB 50243的要求。
2、安裝位置、高度、進出口方向必須符合設計要求，注意介質流動的方向應與閥體所標箭頭方向一致，連接應牢固緊密。
永嘉縣英科泵閥有限公司制造截止閥 外螺紋截止閥 不銹鋼截止閥 焊接截止閥
J23W不銹鋼截止閥適用介質液化石油氣水、酸、蒸汽、油品等
