產品展示節流截止放空閥
- 型 號：FJ41H
- 類 別：節流截止放空閥
- 價 格：￥面議
- 產 地：溫州
產品點擊瀏覽次數：1476
FJ41H節流截止放空閥開啟后，管道中的介質、雜質一同流過閥套、閥座，同時實現節流與排污。閥瓣、閥座密封面利用套墊斜角改變介質流向，具有自清掃功能，使密封付不夾帶雜質。

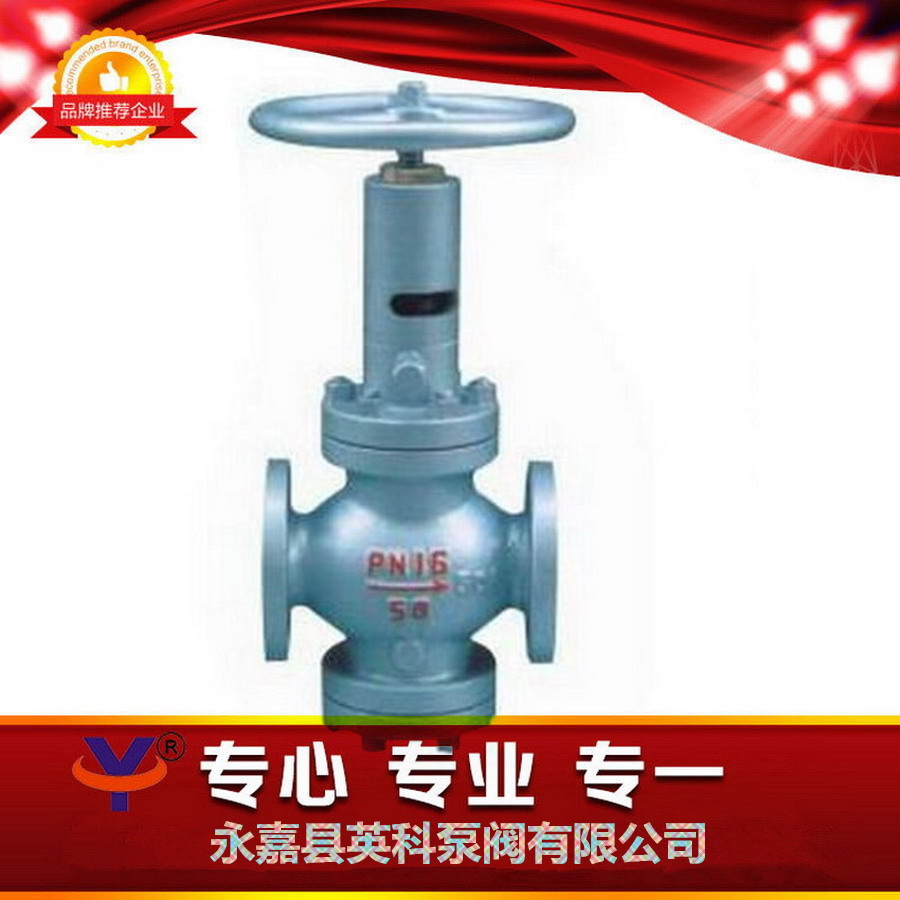

點擊放大FJ41H節流截止放空閥
1、常閉狀態：閥瓣硬密封付壓在閥座凸臺上，形成一道硬質密封，同時嵌在閥瓣上的軟質密封與閥座端面緊壓，形成第二道密封，雙質密封結構保證了閥門的零泄漏，再由于閥瓣開設了平衡孔，使閥門在關閉、開啟時，閥瓣受到較小的作用力，也使閥門開啟、關閉時具有較小的力矩。
2、節流排污狀態：閥瓣密封付離開閥座，由于在閥瓣處設有了平衡孔，使閥門開啟極為輕
便。閥門開啟后，管道中的介質、雜質一同流過閥套、閥座，同時實現節流與排污。閥瓣、閥座密封面利用套墊斜角改變介質流向，具有自清掃功能，使密封付不夾帶雜質。
3、關閉狀態：管道中介質排放后關閉閥門，介質從套墊斜角處進入閥座通道，流阻系數增加，流速加快，斜角改變介質流向方向，產生渦流，閥座端面介質徑向力增加，實現閥座啟封的吹掃。閥瓣密封付接近閥座時，套墊與閥座通道的配合間隙阻止較大顆粒介質流向密封付，加之流速的進一步增大和介質橫向力的吹掃，閥門關閉時密封付雜質已完全清掃干凈，保證了閥門排污后的密封性能，從而進一步保證排污后密封性也能達到無泄漏。因此大大提高了能力并延長了使用壽命
FJ41H節流截止放空閥
| 壓力等級 | 常溫試驗壓力mpa | 適用溫度℃ | 適用介質 | |||||||
| 殼體 | 密封 | 上密封 | 氣體低壓密封 | g型 | d型 d | 普通 | 抗硫型 | 普通 | ||
| 公稱壓力 | 1.6 | 2.4 | 1.76 | 1.76 | 0.6 | -29～250 | -45～121 | -29～121 | 含h2s和co2>500mg/m3的介質 | 石油、天然氣、水等 |
| mpa | 2.5 | 3.8 | 2.75 | 2.75 | 0.6 | |||||
| 4 | 6 | 4.4 | 4.4 | 0.6 | ||||||
| 6.4 | 9.6 | 7.04 | 7.04 | 0.6 | ||||||
| 10 | 15 | 11 | 11 | 0.6 | ||||||
| 16 | 24 | 17.6 | 17.6 | 0.6 | ||||||
FJ41H節流截止放空閥
| pn | dn | 尺寸mm | 重量（kg | |||
| mp | mm | l | h | h1 | d0 | |
| 1.6 | 25 | 216 | 243 | 86 | 180 | 18 |
| 40 | 230 | 265 | 108 | 250 | 25 | |
| 50 | 230 | 346 | 115 | 250 | 28 | |
| 80 | 310 | 409 | 146 | 300 | 53 | |
| 100 | 350 | 433 | 163 | 300 | 62 | |
| 150 | 480 | 521 | 202 | 350 | 128 | |
| 200 | 600 | 594 | 292 | 350 | 168 | |
| 250 | 730 | 621 | 355 | 400 | 289 | |
| 2.5 | 25 | 216 | 243 | 86 | 180 | 18 |
| 40 | 230 | 265 | 108 | 250 | 25 | |
| 50 | 230 | 346 | 115 | 250 | 28 | |
| 80 | 310 | 409 | 146 | 300 | 57 | |
| 100 | 350 | 433 | 163 | 300 | 69 | |
| 150 | 480 | 521 | 202 | 350 | 145 | |
| 200 | 600 | 594 | 292 | 350 | 188 | |
| 250 | 730 | 621 | 355 | 400 | 315 | |
| 4 | 25 | 216 | 243 | 86 | 180 | 21 |
| 40 | 230 | 265 | 108 | 250 | 31 | |
| 50 | 230 | 346 | 115 | 250 | 35 | |
| 80 | 310 | 409 | 146 | 300 | 70 | |
| 100 | 350 | 433 | 163 | 300 | 85 | |
| 150 | 480 | 521 | 202 | 350 | 172 | |
| 200 | 600 | 594 | 292 | 350 | 219 | |
| 250 | 730 | 621 | 355 | 400 | 378 | |
| 6.4 | 25 | 216 | 243 | 86 | 180 | 21 |
| 40 | 230 | 265 | 108 | 250 | 37 | |
| 50 | 230 | 346 | 115 | 250 | 42 | |
| 80 | 310 | 409 | 146 | 300 | 84 | |
| 100 | 350 | 433 | 163 | 300 | 100 | |
| 150 | 480 | 521 | 202 | 350 | 208 | |
| 200 | 600 | 594 | 292 | 350 | 265 | |
| 250 | 730 | 621 | 355 | 400 | 452 | |
| 10 | 25 | 230 | 245 | 78 | 200 | 30 |
| 40 | 260 | 265 | 106 | 250 | 44 | |
| 50 | 300 | 287 | 110 | 300 | 58 | |
| 80 | 380 | 409 | 152 | 350 | 98 | |
| 100 | 430 | 433 | 169 | 350 | 125 | |
| 150 | 559 | 531 | 225 | 400 | 245 | |
| 200 | 660 | 709 | 321 | 500 | 316 | |
| 250 | 787 | 817 | 399 | 500 | 540 | |
| 16 | 25 | 230 | 215 | 78 | 200 | 36 |
| 40 | 260 | 265 | 105 | 250 | 54 | |
| 50 | 300 | 237 | 110 | 300 | 69 | |
| 80 | 390 | 414 | 155 | 350 | 120 | |
| 100 | 450 | 440 | 175 | 350 | 150 | |
你好！英科泵閥有強大的技術力量和完善管理制度及優質的售后服務；公司主導產品有法蘭球閥,高溫電磁閥,Y型蒸汽過濾器, 不銹鋼Y型過濾器 外螺紋針型閥 電動二通閥;英科公司宗旨【信用是企業的財富、競爭是企業的生命】
FJ41H節流截止放空閥是一種新型的節流、截止、放空產品，該閥門采用籠形迷軍團節流，具有多級節流效果，節流效果明顯、密封可靠、操作維護方便等特點。
