產品展示氣動漿液閥
- 型 號：
- 類 別：Z673X-10氣動漿液閥
- 價 格：￥面議
- 產 地：
產品點擊瀏覽次數：2740
無
點擊放大一、Z673X氣動漿液閥產品用途：
漿液閥廣泛適用于石油、化工、火力發電廠等油品、水、蒸汽管路上作接通或截斷管路中介質的啟閉裝置
二、Z673X氣動漿液閥產品特點：
1、結構緊湊，設計合理，閥門鋼性好，通道流暢，流阻系數小
2、密封面采用不銹鋼和硬質合金，使用壽命長
3、采用柔和石墨填料，密封可靠，操作輕便靈活
4、驅動方式為氣動
三、Z673X氣動漿液閥引用標準：
設計制造：JB/T 8691-98
結構長度：GB/T 15188.2-94
法蘭連接尺寸：GB/T 9113-2000
閥門檢查和試驗：GB/T 13927-92
四、Z673X氣動漿液閥性能材料：
|
型號 |
Z673X-2.5 |
Z673X-6 |
Z673X-10 |
Z673X-16 |
|
|
工作壓力（MPa） |
0.25 |
0.6 |
1.0 |
1.6 |
|
|
適用介質 |
煤漿、糠漿、紙漿、泥漿、污水、礦渣等 |
||||
|
適用溫度（℃） |
≤120 |
||||
|
材料 |
閥體 |
灰鑄鐵 |
|||
|
閘板 |
鉻鎳鈦不銹鋼 |
||||
|
閥體密封圈 |
合成橡膠或聚四氟乙烯 |
||||
|
閥桿 |
鉻不銹鋼 |
||||
|
支架 |
碳素鋼 |
||||
|
填料 |
聚四氟乙烯 |
||||

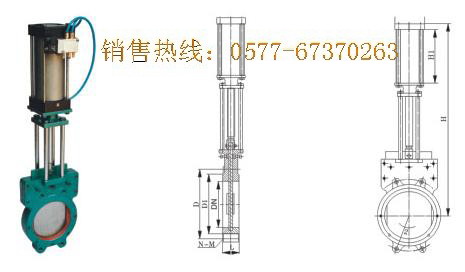

五、Z673X氣動漿液閥連接尺寸：
|
公稱通徑mm |
L |
D |
D1 |
H |
n-M |
|
|
PN0.6 |
PN1.0 |
|||||
|
50 |
48 |
48 |
125 |
100 |
335 |
4-M16 |
|
65 |
48 |
48 |
145 |
120 |
363 |
4-M16 |
|
80 |
50 |
50 |
160 |
135 |
395 |
4-M16 |
|
100 |
50 |
50 |
180 |
155 |
465 |
8-M16 |
|
125 |
50 |
50 |
210 |
185 |
530 |
8-M16 |
|
150 |
60 |
60 |
240 |
210 |
630 |
8-M20 |
|
200 |
60 |
60 |
295 |
265 |
750 |
8-M20 |
|
250 |
70 |
70 |
350 |
318 |
900 |
12-M20 |
|
300 |
70 |
80 |
400 |
368 |
1120 |
12-M20 |
|
350 |
80 |
80 |
460 |
430 |
1260 |
16-M20 |
|
400 |
90 |
90 |
515 |
482 |
1450 |
16-M22 |
|
450 |
90 |
120 |
565 |
532 |
1600 |
20-M22 |
|
500 |
90 |
130 |
620 |
585 |
1800 |
20-M22 |
|
600 |
140 |
140 |
725 |
685 |
2300 |
20-M27 |
|
700 |
140 |
140 |
840 |
800 |
2500 |
24-M27 |
|
800 |
190 |
190 |
950 |
898 |
2800 |
24-M30 |
|
900 |
203 |
203 |
1050 |
1005 |
3100 |
28-M30 |
|
1000 |
216 |
216 |
1160 |
1115 |
3400 |
28-M30 |
|
1200 |
254 |
254 |
1380 |
1325 |
3600 |
32-M36 |
六、Z673X氣動漿液閥訂貨說明：
1.氣動漿液閥產品名稱;
2.氣動漿液閥產品型號;
3.氣動漿液閥產品壓力;
4.氣動漿液閥產品口徑;
5.氣動漿液閥產品材料;
6.氣動漿液閥使用溫度;
7.氣動漿液閥使用介質;
8.氣動漿液閥驅動方式（手動、傘齒輪、氣動、電動、電液動）;
