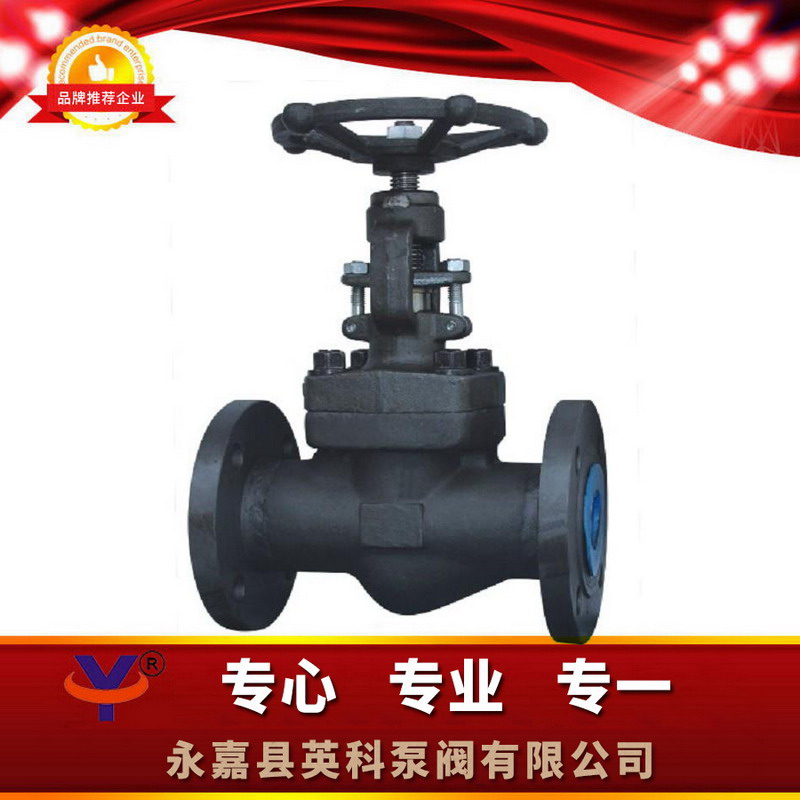

產品展示J41H鍛鋼法蘭截止閥
- 型 號：J41H
- 類 別：J41H鍛鋼法蘭截止閥
- 價 格：￥面議
- 產 地：溫州
產品點擊瀏覽次數：2329
J41H鍛鋼法蘭截止閥結構和特征： 1.截止閥的設計與制造符合API602和ASME B16.34.檢驗與測試按API 598,標記按MSS-SP-25. 2.全徑或縮徑 3.明桿支架式 4.自定心壓板壓套式 5.螺栓連接、纏繞墊片密封式閥蓋，螺母連接、全焊密封式閥蓋以及螺紋連接內壓自緊式閥蓋 6.整體式上密封座 7.承插端符合ASME B16.11 8.螺紋連接端（NPT）符合ANSI/ASME B1.20.1 9.閥瓣可變換為節流型、針型、球型和止回型
點擊放大一、J41H鍛鋼法蘭截止閥概述：
鍛鋼法蘭截止閥有三種閥蓋設計形式.第一種是螺栓式閥蓋,按這種設計形式設計的閥門,其閥體與閥蓋用螺栓螺母連接,纏繞式墊片(316夾柔性石墨制造)密封.客戶有特殊要求時也可采用金屬環連接.第二種設計形式是焊接式閥蓋,按這種設計形式的閥門,其閥體與閥蓋用螺紋連接,全焊密封.客戶有特殊要求時也可采用透焊連接.第三種是自密封閥蓋,按這種設計形式設計的閥門,其閥體與閥蓋用螺紋連接,內壓自密環密封.
二、J41H鍛鋼法蘭截止閥結構和特征：
1.截止閥的設計與制造符合API602和ASME B16.34.檢驗與測試按API 598,標記按MSS-SP-25.
2.全徑或縮徑
3.明桿支架式
4.自定心壓板壓套式
5.螺栓連接、纏繞墊片密封式閥蓋，螺母連接、全焊密封式閥蓋以及螺紋連接內壓自緊式閥蓋
6.整體式上密封座
7.承插端符合ASME B16.11
8.螺紋連接端（NPT）符合ANSI/ASME B1.20.1
9.閥瓣可變換為節流型、針型、球型和止回型

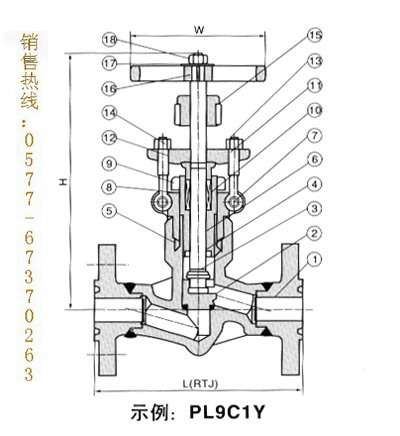

三、J41H鍛鋼法蘭截止閥產品材料：
| 序號 | 零件名稱 | CS to ASTM | AS to ASTM |
SS to ASTM
|
|
| Ttpe A105 | Type A182 F22 | Type A182 304(L) | A182 F316(L) | ||
| 1 | 閥體 | A105 | A182 F22 | A182 F304(L) | A182 F316(L) |
| 2 | 閥瓣 | A276 420 | A276 304 | A276 304(L) | A276 316(L) |
| 3 |
閥桿
|
A182 F6 | A182 F304 | A182 F304(L) | A182 F316(L) |
| 4 |
密封螺母
|
A105 | A182 F304 | A182 F304(L) | A182 F316(L) |
| 5 |
密封圈
|
A182 F304L | A182 F316L | ||
| 6 |
閥蓋
|
A105 | A182 F22 | A182 F304(L) | A182 F316(L) |
| 7 |
銷釘
|
A276 420 | A182 F304 | ||
| 8 |
墊圈
|
A105 | A182 F22 | A182 F304(L) | A182 F316(L) |
| 9 |
提升螺母
|
A194 2H | A194 4 | A194 8 | A194 8M |
| 10 |
填料
|
柔性石墨 | PTFE | ||
| 11 |
手輪
|
A276 420 | A182 F304 | ||
| 12 |
填料壓板
|
A216 WCB | A351 CF8 | ||
| 13 |
填料壓板
|
A193 B7 | A193 B16 | A193 B8 | A193 B8M |
| 14 |
螺母
|
A194 2H | A194 4 | A194 8 | A194 8M |
| 15 |
閥桿螺母
|
A276 410 | |||
| 16 |
手輪
|
A197 | |||
| 17 | 銘牌 | SS | |||
| 18 | 螺母 | A194 2H | A194 4 | A194 8 | A194 8M |
|
適用介質
|
水、蒸汽、油品等 | 水、蒸汽、油品等 | 硝酸、醋酸等 | ||
| 適用溫度 | -29℃～425℃ | -29℃～550℃ | -29℃～180℃ | ||
備注：客戶需求的其他材質也可采用。密封面料配對由客戶指定內件代號決定。CS=碳鋼；AS=合金鋼；SS=不銹鋼；
四、J41H鍛鋼法蘭截止閥連接尺寸：
| NPS | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" | |
|---|---|---|---|---|---|---|---|
| L(RTJ) | 900Lb～1500Lb | 216 | 229 | 254 | 279 | 305 | 368 |
| 2500Lb | 264 | 273 | 308 | 349 | 384 | 451 | |
| H(開) | 900Lb～1500Lb | 318 | 318 | 318 | 398 | 408 | 524 |
| 2500Lb | 333 | 333 | 333 | 410 | 420 | 524 | |
| W | 160 | 160 | 180 | 200 | 250 | 280 | |
| 重量 | 900Lb～1500Lb | 15.5 | 16.9 | 18.9 | 28.9 | 34.3 | 52.8 |
| 2500Lb | 18.0 | 20.5 | 23.0 | 36.1 | 45.0 | 81.5 | |
五、J41H鍛鋼法蘭截止閥訂貨說明：
1、①產品名稱與型號②公稱直徑③公稱壓力④使用介質⑤連接方式⑥使用溫度⑦是否帶附件以便我們的為您正確選型。
2、如有特殊要求時請在訂購產品時注明
3、若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。
4、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖。
歡迎您訪問我們的網站【http://m.yxsforge.com】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。電話：0577-67370263
J41H鍛鋼法蘭截止閥有三種閥蓋設計形式.第一種是螺栓式閥蓋,按這種設計形式設計的閥門,其閥體與閥蓋用螺栓螺母連接,纏繞式墊片(316夾柔性石墨制造)密封.客戶有特殊要求時也可采用金屬環連接.第二種設計形式是焊接式閥蓋,按這種設計形式的閥門,其閥體與閥蓋用螺紋連接,全焊密封.客戶有特殊要求時也可采用透焊連接.第三種是自密封閥蓋,按這種設計形式設計的閥門,其閥體與閥蓋用螺紋連接,內壓自密環密封.
